Hydrologger® – Tarımsal sulama hidrantlarında akıllı su yönetimi

Küresel ısınmanın etkileriyle mücadele etmek ve ülkemizin su yönetimindeki teknolojik açığını kapatmak amacıyla yüksek teknolojili yerli ürünler geliştirdik.

  • AI Destekli Akıllı Yönetim

    CBS tabanlı SCADA altyapısıyla entegre, akıllı ve merkezi su yönetimi.

  • Kesintisiz Veri Takibi

    Sayaç verilerinin sürekli izlenmesiyle kontrollü ve verimli sulama süreçleri.

  • Tam Otonom Sulama

    Kullanıcıya özel sulama planları ve web/mobil üzerinden uzaktan kontrol.

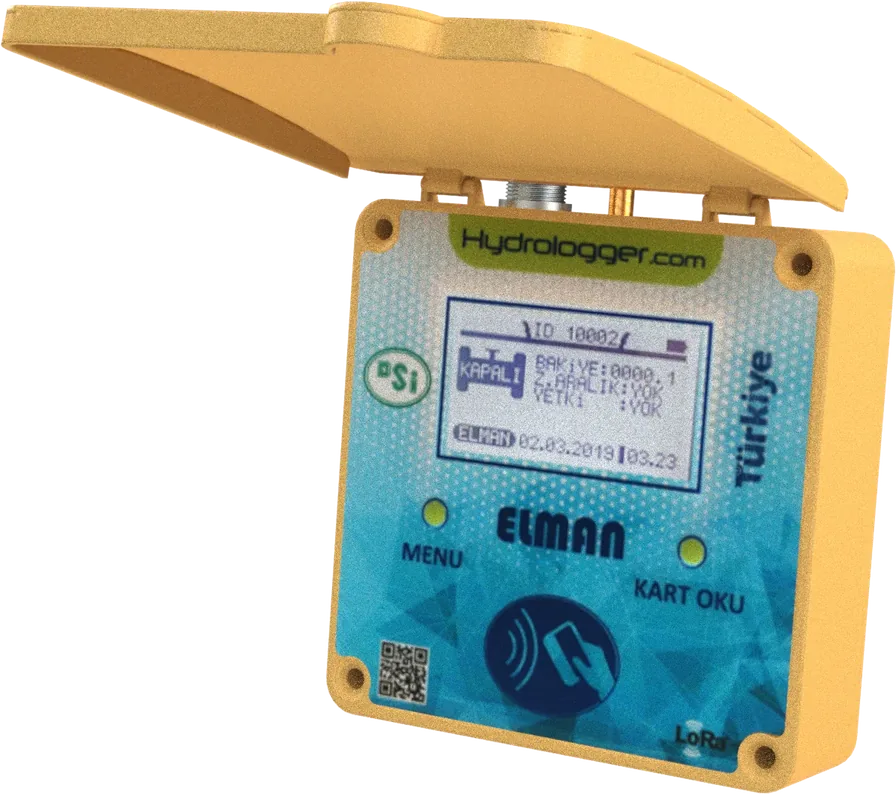

Hydrologger cihazı
\ID 10002/
KAPALI
ELMAN

Kartı okuyucuya sürükleyin
Tarımsal sulama hidrantlarında akıllı su yönetimi

Hidrantı Hydrologger® ile dijital su yönetim noktasına dönüştürün

Hydrologger®, tarımsal sulama hidrantlarını dijital su yönetim sistemine entegre ederek su alma süreçlerinin kontrollü, ölçülebilir ve uzaktan yönetilebilir hale gelmesini sağlar.

Hydrologger® hidrant cihazı çalışma animasyonu
0 çiftçiTek cihazla 32 farklı çiftçinin su alma ve kullanım süreci ayrı ayrı yönetilir
7/24Güneş paneli ve şarj edilebilir batarya ile sahada bağımsız çalışma
LoRaWANEndeks ve durum verileri sahaya gitmeden merkeze aktarılır
ESYS + SCADAHer hidrant dijital işletme haritasında tanımlı ve izlenebilir

Hydrologger® ile akıllı hidrant yönetiminin faydaları

Yetkili ve ölçülü su alımı

Hidrantlar, suyun kullanıcıya ulaştırıldığı temel su alma noktalarıdır. Hydrologger®, vana ve ölçüm ekipmanlarıyla entegre çalışarak su alma yetkilendirmesi, vana kontrolü ve kullanım bilgilerinin izlenmesini sağlar.

Fiziksel vanadan dijital yönetime

Her hidrant; kullanıcı bilgileri, kullanım yetkileri ve sayaç/endeks bilgileriyle merkezi sisteme tanımlanabilir. Su alma yalnızca açma-kapama olmaktan çıkar; kullanıcı, zaman, miktar ve saha bilgileriyle dijital izlenir.

Otonom sulama ekosisteminin parçası

Endeks verileri kullanıcı bazında hesaplanır, sulama planına uygun başlangıç-bitiş aralığında ESYS ile entegre CBS tabanlı SCADA üzerinden otonom çalışır. Beyan alımından sulamaya her aşama otomatik işlenir.

Sahada bağımsız çalışma

Elektriğin olmadığı sahada bile kesintisiz hidrant kontrolü

Hidrant çıkışlarına takılan Hydrologger® üniteleri; kullanıcı doğrulama, su alma yetkisi, sulama miktarı ve zamanı kontrolü ile kaçak kullanımı önler.

Güneş enerjisi ve şarj edilebilir batarya altyapısı, şebeke elektriğinin bulunmadığı tarımsal sulama sahalarında cihazın bağımsız çalışmasına olanak sağlar.

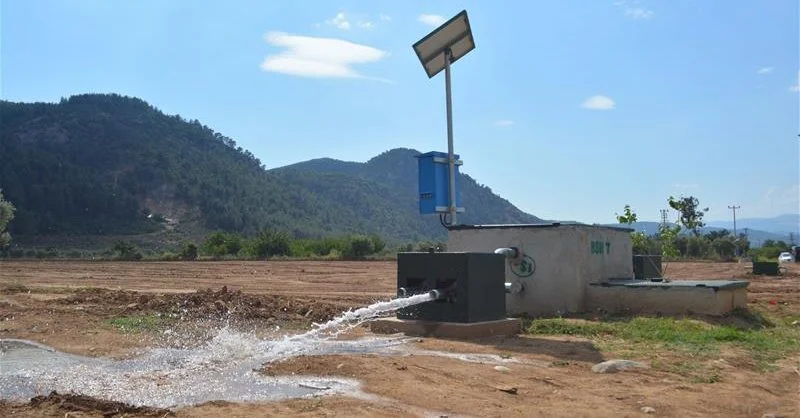

Hydrologger® ünitesi sahada, güneş paneli ve batarya ile
  • Her akıllı hidranta güneş paneli ve batarya paketi monte edilir; cihazlar enerji altyapısına bağlı olmadan 7/24 çalışır.
  • LoRaWAN ile veriler merkezi sisteme aktarılır; hidrant durumu ve su kullanımı sahaya gitmeden izlenir.
  • Vana ve sayaç durumları kesintisiz iletimle kontrol altındadır; alarm yönlendirmesi ile ekipler hızlı harekete geçer.

Otonom sayaç-vana takımının kontrolü ve kumandası

Sayaçlardan alınan endeks verileri 32 farklı kullanıcı için hesaplanır. Sistem, her kullanıcıya özel sulama planına uygun olarak sulama başlangıç ve bitiş tarihleri aralığında çalışır. Elektronik Su Yönetim Sistemi (ESYS) ile entegre şekilde, CBS tabanlı SCADA sistemi üzerinden tamamen otonom kullanılabilir.

Sulama birlikleri SCADA yazılımını ve mobil yazılımları kullanarak sistemi yönetebilir. Çiftçiler de mobil yazılımlar üzerinden sistemin kumandasını sağlayabilir. Sistem, çiftçilerden beyan alımından tarlanın sulanmasına kadar her aşamanın otomatik işlendiği tam otonom sulama sisteminin bir parçasıdır.

ESYS ve SCADA entegrasyonu

Hidrantlar dijital işletme haritasında tanımlı ve izlenebilir

SCADA ve ESYS entegrasyonu ile hidrantlar; konumları, kullanıcıları, yetkileri ve kullanım verileriyle birlikte ölçülebilir ve yönetilebilir su yönetim noktalarına dönüşür. Şebeke basınç entegrasyonu ve çoklu şebeke bağlantı yapılandırması daha verimli yönetim sağlar.

Kullanıcı ve yetki

Kullanıcı listeleri, su alma yetkileri ve sulama planları merkezi olarak tanımlanır.

Sayaç ve endeks

Endeks değerleri ve anlık su alma bilgileri ESYS'e aktarılır.

Vana durumu

Vana açma-kapama, durum ve kumanda SCADA ve mobil yazılımlarla yönetilir.

Basınç bilgisi

Şebeke basınç değerleri okunur, merkezi sunucuya aktarılır ve güvenli işletme sağlanır.

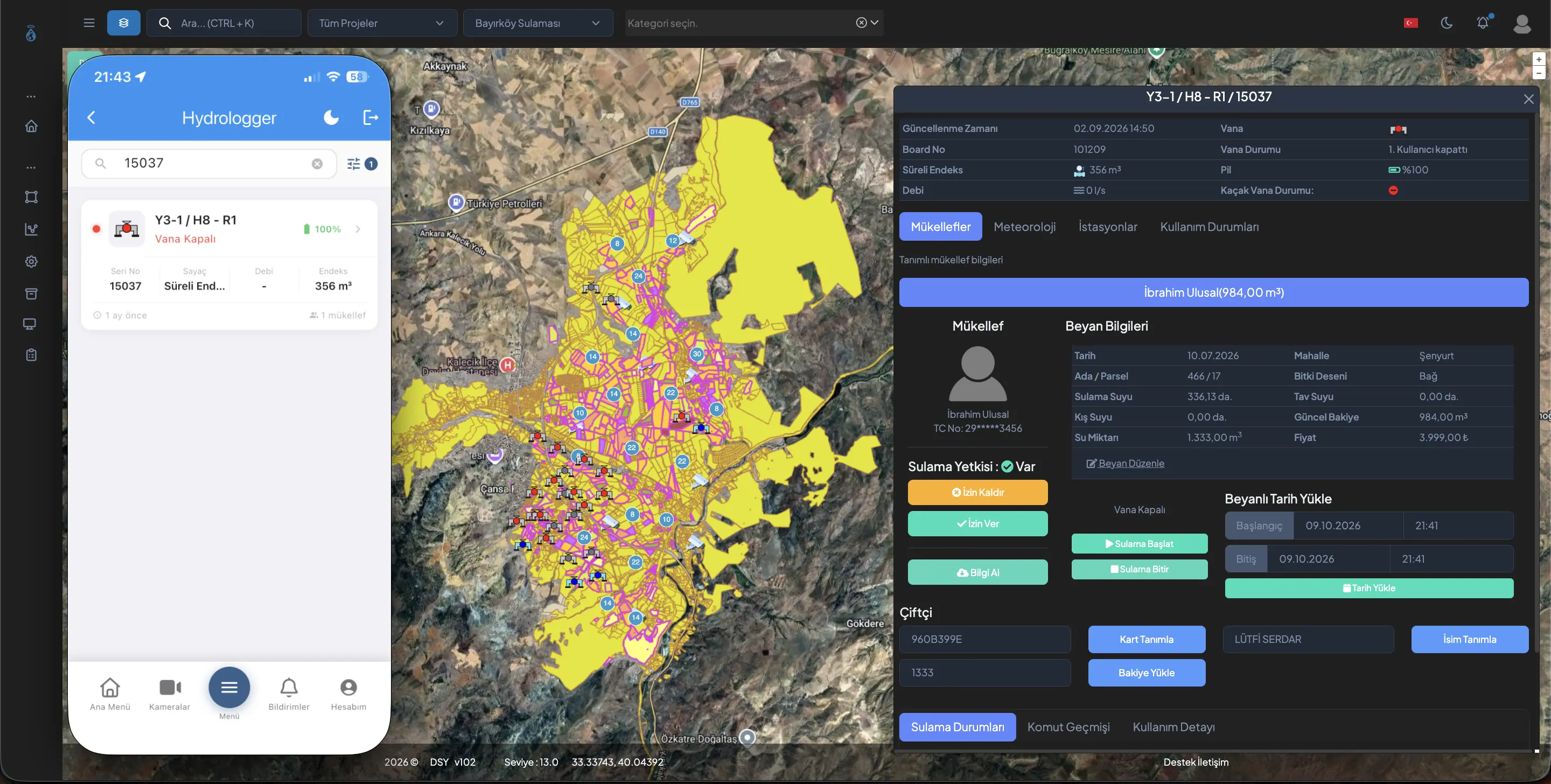

Hydrologger® hidrantlarının dijital işletme haritasında konum, kullanıcı ve vana durumu ile izlenmesi

Sulama birlikleri: SCADA ve mobil yazılımlarla tam yönetim sağlar.

Çiftçiler: Mobil yazılım üzerinden kendi sulama kumandasını yapabilir.

Kurulumdan otonom işletmeye

Hidrant tanımlama

Kullanıcı, yetki ve endeks bilgileriyle merkezi sisteme işlenir.

Hydrologger montajı

Hidrant çıkışlarına akıllı vana yöneticisi takılır.

Enerji + iletişim

Güneş paneli, batarya ve LoRaWAN bağlantısı devreye alınır.

ESYS / SCADA

Dijital ikizde konum, yetki, vana ve basınç izlenir.

Otonom işletme

Planlı sulama, ölçüm ve raporlama otomatik yürür.

Teknik özellikler

Sahaya dayanıklı, her şeyi tek ünitede toplayan donanım

15 km+LoRa RF kapsama menzili
10000 mAhDahili batarya
-20 / +60°CÇalışma sıcaklığı
LoRaWANProtokol uyumlu
İşlemci
32 bit dual-core ARM
Hafıza
16 MB
Ekran
128 x 64 Grafik LCD
Ekran gösterim alanı
72 mm x 40 mm
Sesli uyarı
Piezo Buzzer
Kullanıcı sayısı
32 Kullanıcı
RFID kart okuyucu
13.56 MHz
Membran anahtarı
2 adet (1-Menü, 1-Kart Okuma)
Gösterge ve kullanım
HTTP Web Arayüzü
4-20 mAh giriş
4 adet, 16 bit
Dijital giriş (10-32 V)
2 adet
Motor sürücü
Çift yönlü motor sürücü çıkışı (12 V)
RS485 Modbus
1 adet
Konnektör tipi
Yalıtımlı 7 pin mike konnektör
Dahili batarya
10000 mAh
Şarj ünitesi
1 Ah
Çalışma voltaj aralığı
10-32 V
Çalışma sıcaklığı
-20°C / +60°C
Verici akım (Tx)
3 mA @ 20 dBm, 35 mA @ 13 dBm
Alıcı akım (Rx)
16 mA
Uyku modu akımı
5 µA
WiFi
2.4 GHz 802.11 b/g/n/ac
Bluetooth
5.0, BLE
Uzaktan erişim
MQTT, HTTP web arayüzü (WiFi bağlantısı)
Protokoller
Mbus, Mbus TTL, RS485 Modbus, Modbus TTL, RS232, LoRa RF, I2C
Baud rate aralığı
2400-115200
İletişim standardizasyonu
FCC, ETSI
LoRaWAN
LoRaWAN protokolüne uyumludur
LoRa RF
Anakart üzerinde dahili (onboard)
Modülasyon
LoRa RF / FSK / GFSK / OOK
Kapsama menzili
15 km+
Band aralığı
433 / 868 MHz
Veri aktarım hızı
1.2 kbps - 115.2 kbps
Hassasiyet
-139 dBm
Azami güç çıkışı
100 mW (20 dBm), 2-20 dBm
Anten çıkışı
Patch anten - SMA konnektör

Tüm özellikler üretime göre değişkenlik gösterebilir. Bağlayıcı değildir.

Projelerimiz

Hydrologger® ünitelerinin sahada kullanıldığı projelerden örnekler.
