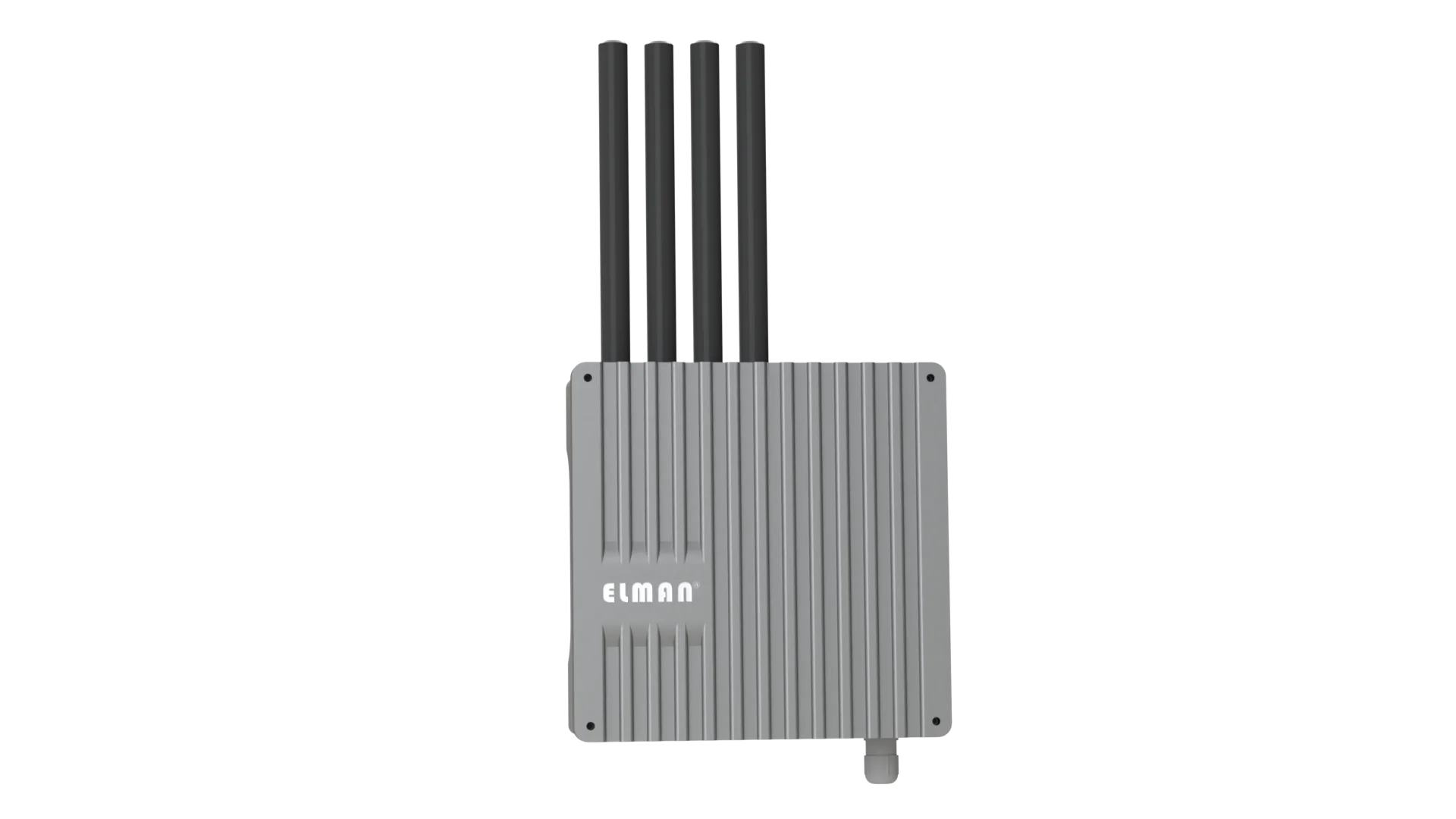

LoRaWAN Gateway (Ağ Geçidi) / Endüstriyel PC

868 MHz · 8 kanal · 10 km+ kapsama

Bu ürün yeni nesil yonga seti kullanarak aynı anda 8 kanal iletişim sağlayabilir. Piyasada yaygın olarak kullanılan LoRaWAN tabanlı ChirpStack, The Things Stack (TTS) gibi sunucu yazılımları ile tam uyumludur.

Elman LoRaWAN Gateway (Ağ Geçiti) / Endüstriyel PC
  • IP67 Toz ve suya karşı dayanıklı
  • 8 Eşzamanlı dinlenen LoRa kanalı
  • 10 km+ LoRa RF kapsama menzili
  • 60A Batarya Kapasitesi
  • –40/+85 °C Çalışma sıcaklığı aralığı
LoRaWAN

LoRaWAN ağı nasıl çalışır?

Uç cihaz veriyi LoRa ile gönderir, gateway iletir, ağ sunucusu yönlendirir.

LoRaWAN nedir?
Lisans gerektirmeyen 868 MHz bandında çalışan, düşük güçlü ve uzun menzilli kablosuz ağ standardı.
LoRa ve LoRaWAN farkı
LoRa radyo katmanı, LoRaWAN ise kimlik, şifreleme ve yönlendirmeyi tanımlayan ağ protokolü.
Gateway'in görevi
Paketi şifre çözmeden merkeze iletmek. Doğrulama ve yönlendirme sunucuda yapılır.
ChirpStack ağ sunucusu Ethernet · 4G / 5G Gsm Gateway 8 kanal · 868 MHz 868 MHz 868 MHz uç cihaz ↔ uç cihaz Uç cihaz Hydrologger® Uç cihaz SuGi®
Sunucu yazılımları

ChirpStack ve The Things Stack uyumu

ChirpStack Açık kaynak · Kendi sunucunuzda

ChirpStack

  • Veri kurumunuzun ağında kalır.
  • Ağ, uygulama ve join sunucusu tek kurulumda.
  • MQTT, webhook ve gRPC entegrasyonları.

Ne zaman: veri sahipliği ve kendi SCADA entegrasyonu öncelikli projelerde.

The Things Network Topluluk ağı

The Things Network · TTS

  • Hazır altyapı: sunucu kurmadan devreye alma.
  • Web konsolundan cihaz ve gateway yönetimi.
  • MQTT ve webhook ile veri aktarımı.

Ne zaman: hızlı pilot çalışmalarında ve topluluk kapsaması bulunan bölgelerde.

Neden bu gateway

Sahaya uygun donanım

Sekiz kanalı aynı anda dinler

Yoğun sahada paket kaybı yaşanmadan iletişim sağlanır.

8kanal
EU868band

Uzun menzil, yüksek hassasiyet

Görüş hattı olmayan arazide de bağlantı korunur.

10 km+kapsama
SF5–SF12spread factor
–141 dBmhassasiyet

Saha koşullarına dayanıklı

Kapalı kutu, geniş sıcaklık aralığı ve yedekli haberleşme.

–40/+85 °Cçalışma
4G / 5G LTEyedek hat
Linuxquad-core

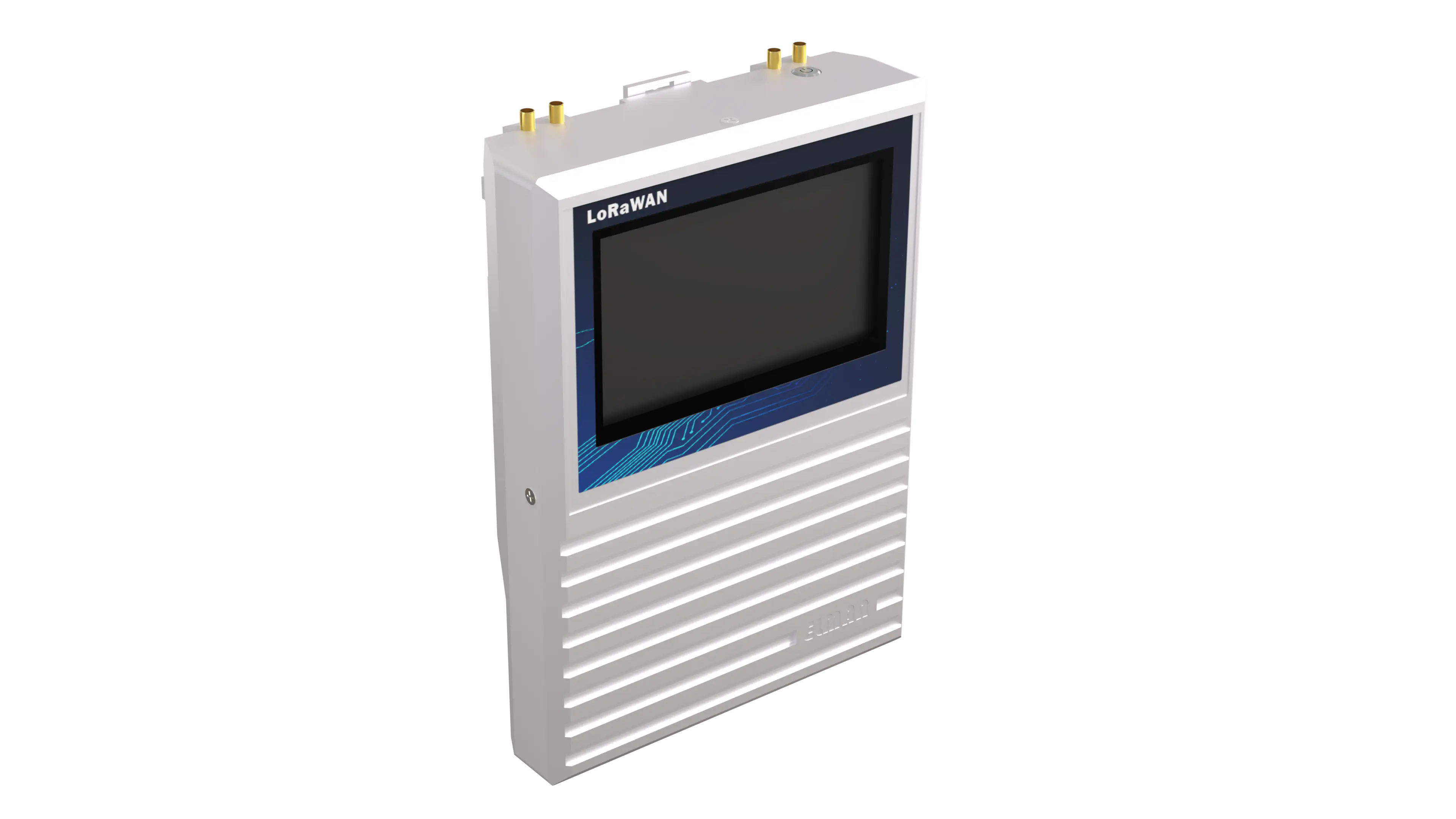

Elman LoRaWAN Gateway (Ağ Geçiti) / Endüstriyel PC yan görünüm: alüminyum kasa ve pasif soğutma kanalları
Alüminyum kasa, pasif soğutma Saha kabininde fan gerektirmeyen kapalı yapı.

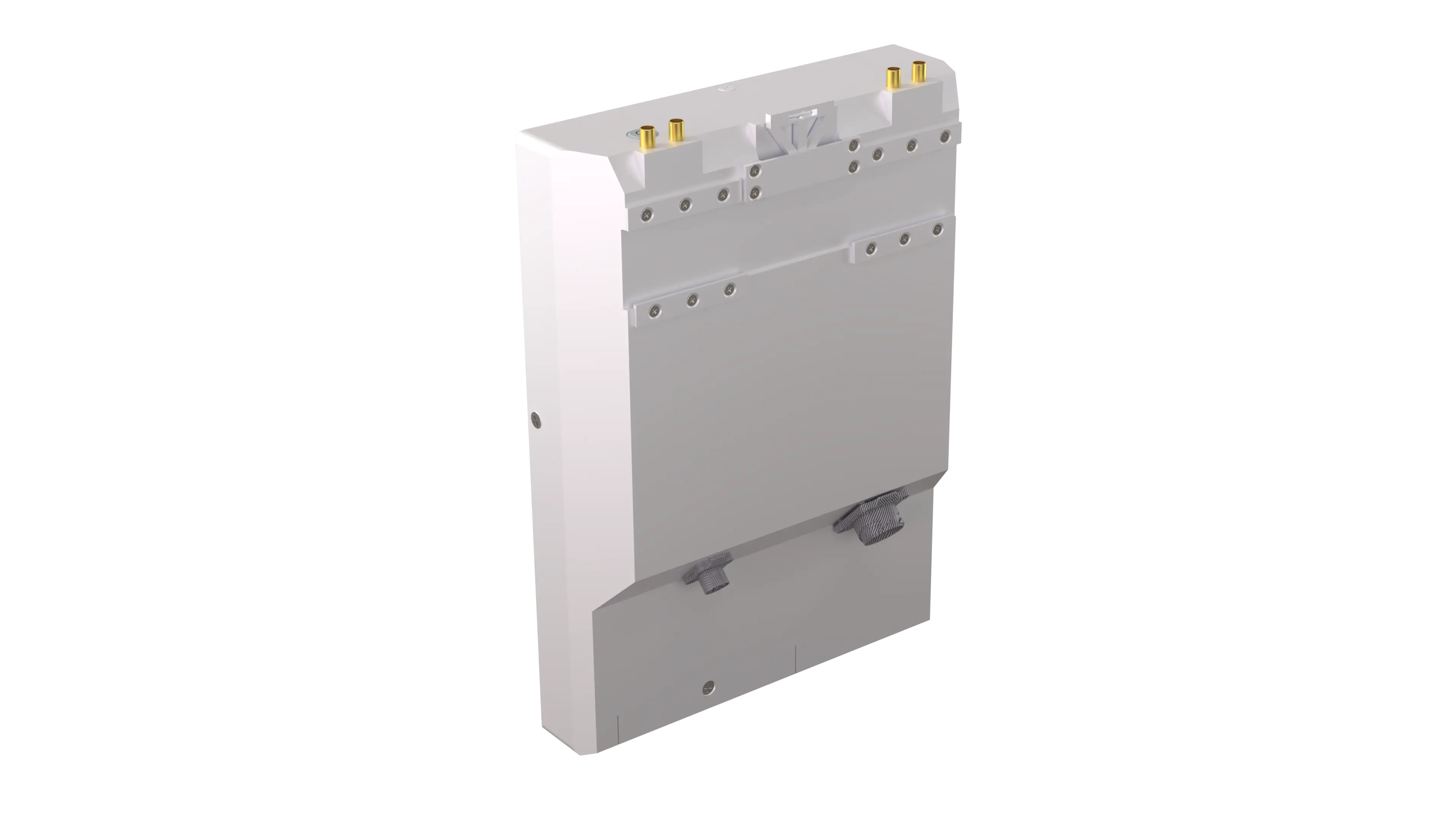

Elman LoRaWAN Gateway (Ağ Geçiti) / Endüstriyel PC arka panel: anten bağlantıları ve kablo rakorları
Arka panel bağlantıları Anten çıkışları ve kablo rakorları tek panelde.
Kapsama ve hassasiyet

Menzil ile veri hızı dengesi

Spread factor yükseldikçe menzil artar, veri hızı düşer.

Alım hassasiyeti
–141 dBm @ 125 kHz
Menzil eğilimi
Uzun menzil
Veri hızı eğilimi
Düşük veri hızı
Frekans bandı
EU868 (863–870 MHz)
gateway 0 m 2 km 10 km+
SF12 · –141 dBm · uzun menzil / düşük hız
Tarımsal sulama sahasında hidrant ve güneş paneli: LoRaWAN Gateway (Ağ Geçiti) / Endüstriyel PC'in veri topladığı saha

Sahada kesintisiz veri toplama

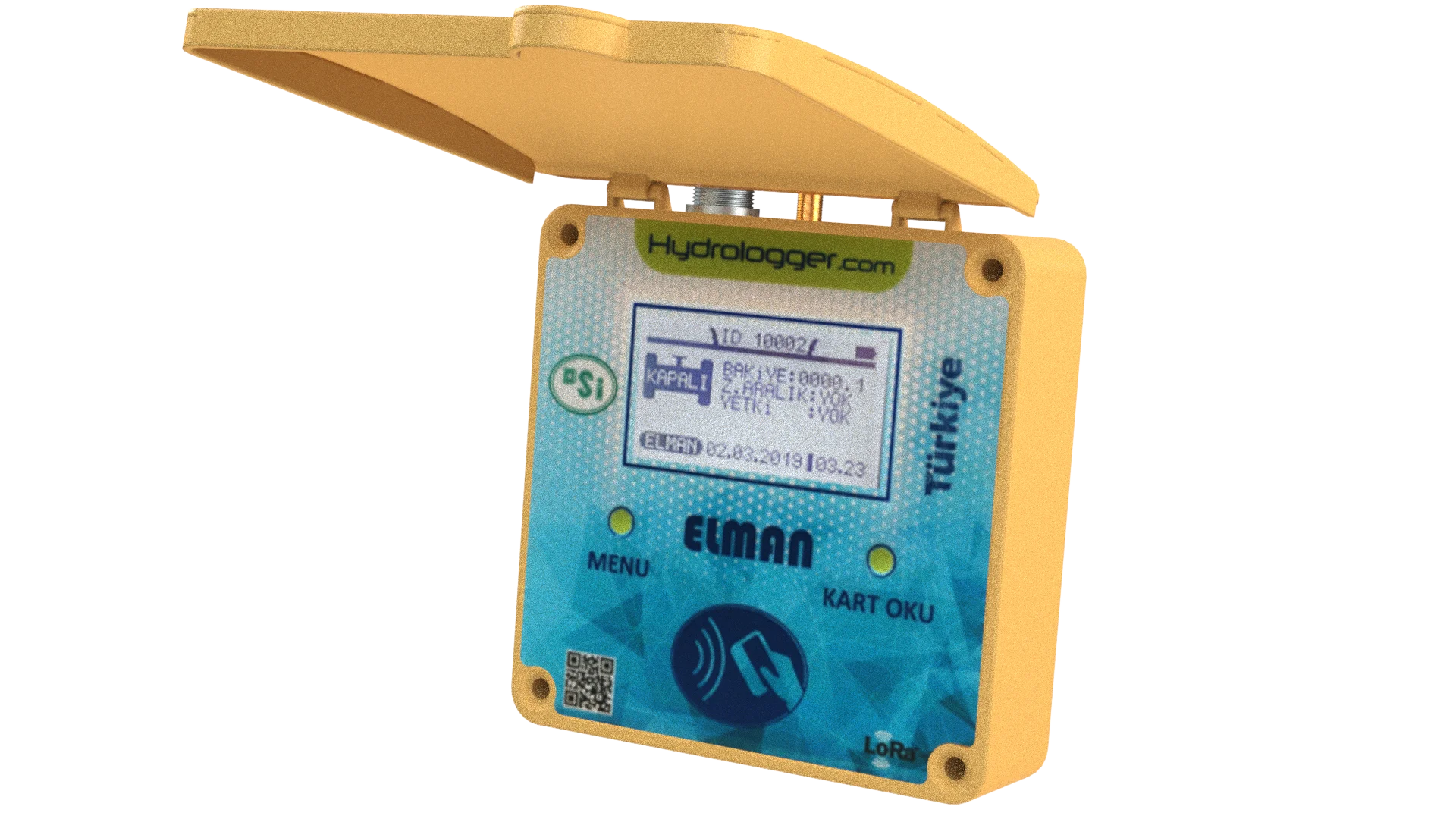

Ölçüm verileri LoRaWAN üzerinden merkeze ulaşır. Uç cihazlarda Hydrologger® ve SuGi® kullanılır.

LoRaWAN ekosistemi

Aynı ağda çalışan diğer Elman ürünleri

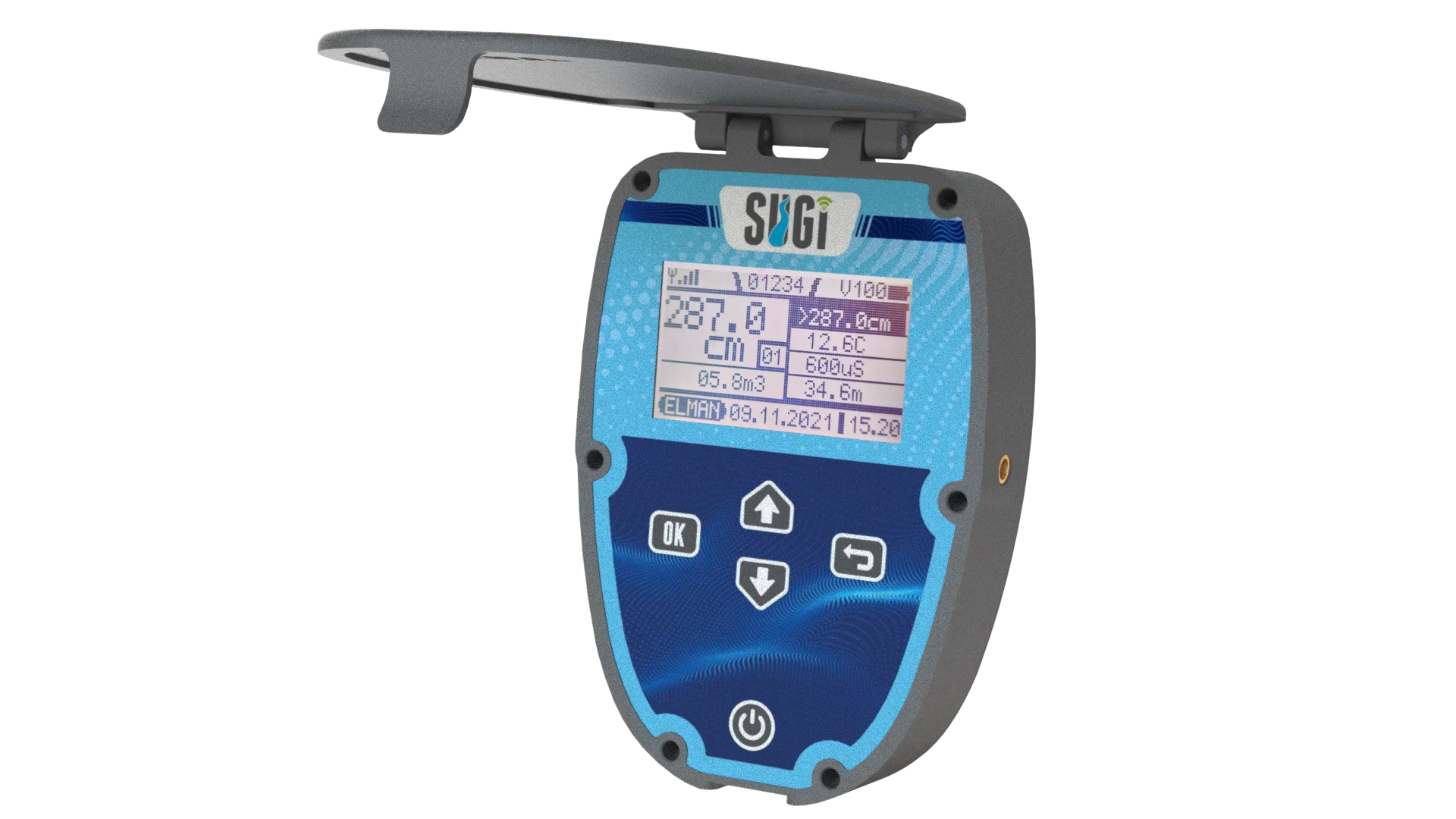

SuGi hepsi bir arada su gözlem istasyonu
LoRaWAN › End Device

SuGi®

Pano, akü, datalogger, modem ve radarı tek gövdede toplayan IP68 istasyon.

Ürünü incele

Teknik Özellikler

Tüm özellikler üretime göre değişkenlik gösterebilir. Bağlayıcı değildir.

İşlemci
64 bit quad-core ARM @ 2.4 GHz
RAM
2 GB / 4 GB / 8 GB / 16 GB
eMMC bellek
16 GB / 32 GB / 64 GB
İşletim sistemi
Linux
Gövde
Alüminyum gövde (pasif soğutma)
Durum göstergesi
4 adet LED
Kanal sayısı
8 kanal
Frekans bandı
EU868 (863–870 MHz)
Çoklu bant desteği
Asya / Avrupa / Amerika
Modülasyon
LoRa / (G)FSK
Spread factor
SF5 – SF12
Batarya
60A
Alım (alıcı) hassasiyeti
–141 dBm @ 125 kHz / SF12 · –121 dBm @ 125 kHz / SF5
Kapsama menzili
10 km+
İleri hata düzeltme
FEC (Forward Error Correction)
Kablolu ağ
Gigabit Ethernet PHY, IEEE 1588 zaman protokolü desteğiyle
Wi-Fi
2,4 GHz ve 5,0 GHz
Bluetooth
5.0, BLE
Modem
4G / 5G LTE
Sunucu uyumluluğu
ChirpStack, The Things Stack (TTS)
Ekran
7"-10" Touch LCD
PCIe
1 x PCIe Gen 2 (tek yollu, 5 Gb/s)
USB 2.0
1 x USB 2.0 (High-Speed)
USB 3.0
2 x USB 3.0 (SuperSpeed, eşzamanlı 5 Gb/s)
HDMI
2 x HDMI 2.0 çıkış (her biri 4Kp60 destekli)
MIPI
2 x 4-lane MIPI arayüzü (DSI ekran ve/veya CSI kamera)
Kod çözücü
4Kp60 HEVC
Besleme
12 - 24 DC
Batarya
30 Ah / 60 Ah
Çalışma sıcaklık aralığı
–40 °C / +85 °C
LED durumu
Üzerinde 4 adet LED göstergesi ile çalışma durumu izlenebilir
PDF LoRaWAN Gateway (Ağ Geçiti) / Endüstriyel PC teknik özellikler Hazırlanıyor Hazırlanıyor.
